| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC |
20 - 20 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
4 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
1000 - 1000 V |
| Betriebsspannung bei AC 60 Hz |
1000 - 1000 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
125 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
80 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
37 kW |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Geeignet für Reiheneinbau |
false |
| Breite |
90 mm |
| Höhe |
125,5 mm |
| Tiefe |
116 mm |

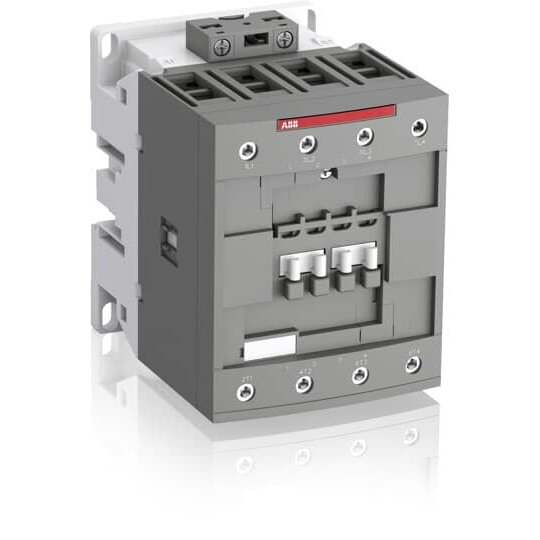

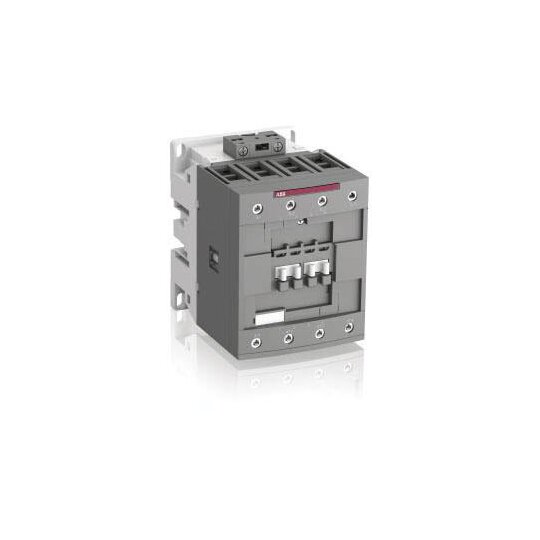

Schütze der Baureihe AF80 - 37 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 4Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Typ Blockschütz: 4-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 45 kW, (440 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW, (1000 V) 35 kW, (380/400 V) 37 kW, (220/230/240 V) 22 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 125 A, (690 V, 60 °C) 105 A, (690 V, 70 °C) 90 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 80 A, (440 V, 60 °C) 80 A, (500 V, 60 °C) 65 A, (690 V, 60 °C) 49 A, (1000 V, 60 °C) 25 A, (380/400 V, 60 °C) 80 A, (220/230/240 V, 60 °C) 80 ABemessungssteuerspannung: 50 Hz 24 ... 60 V, 60 Hz 24 ... 60 V, Gleichstrombetrieb 20 ... 60 V
