Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 4 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 690 - 690 V |
Betriebsspannung bei AC 60 Hz | 690 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 100 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 53 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Geeignet für Reiheneinbau | false |
Breite | 70 mm |
Höhe | 125,5 mm |
Tiefe | 113,5 mm |

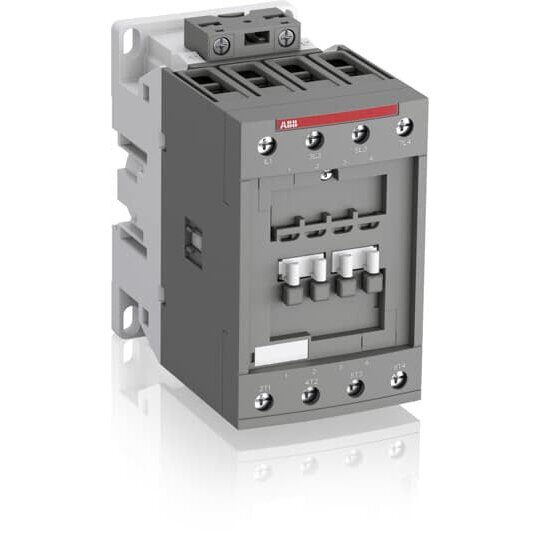

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.sstrom AC-1: (690 V, 40 °C) 100 A, (690 V, 60 °C) 80 A, (690 V, 70 °C) 70 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 53 A, (440 V, 60 °C) 53 A, (500 V, 60 °C) 45 A, (690 V, 60 °C) 35 A, (380/400 V, 60 °C) 53 A, (220/230/240 V, 60 °C) 53 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
