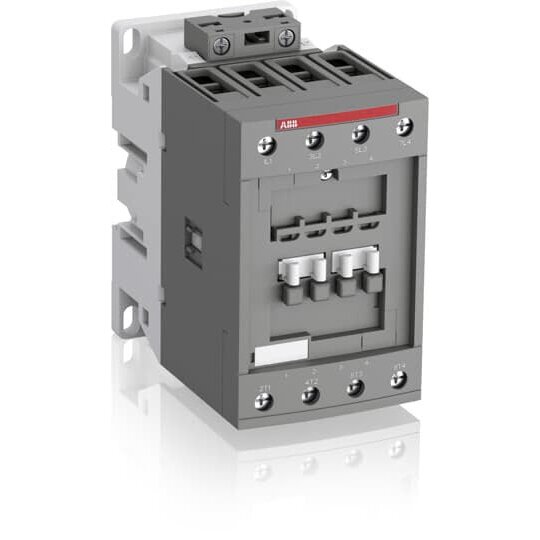

ABB AF40-40-00-11 Schütz 24-60VAC 20-60VDC 1SBL347201R1100
1 Stück

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.riebsstrom AC-1: (690 V, 40 °C) 70 A, (690 V, 60 °C) 60 A, (690 V, 70 °C) 50 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 40 A, (440 V, 60 °C) 40 A, (500 V, 60 °C) 35 A, (690 V, 60 °C) 25 A, (380/400 V, 60 °C) 40 A, (220/230/240 V, 60 °C) 40 ABemessungssteuerspannung: 50 Hz 24 ... 60 V, 60 Hz 24 ... 60 V, Gleichstrombetrieb 20 ... 60 V
