Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 690 - 690 V |
Betriebsspannung bei AC 60 Hz | 690 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 70 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
Bemessungsbetriebsleistung NEMA | 22,371 kW |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Geeignet für Reiheneinbau | false |
Breite | 67 mm |
Höhe | 125,5 mm |
Tiefe | 111 mm |

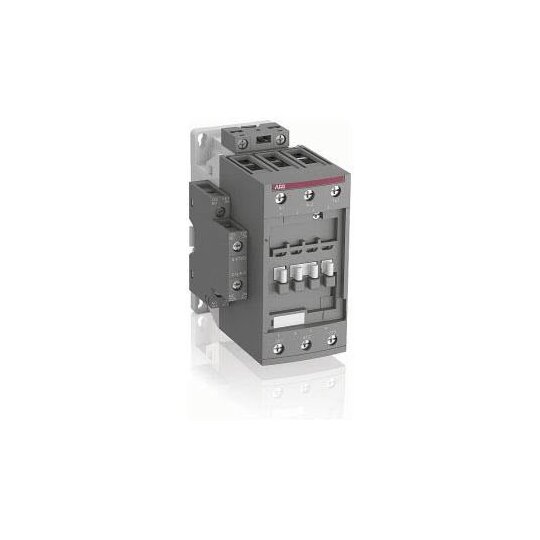

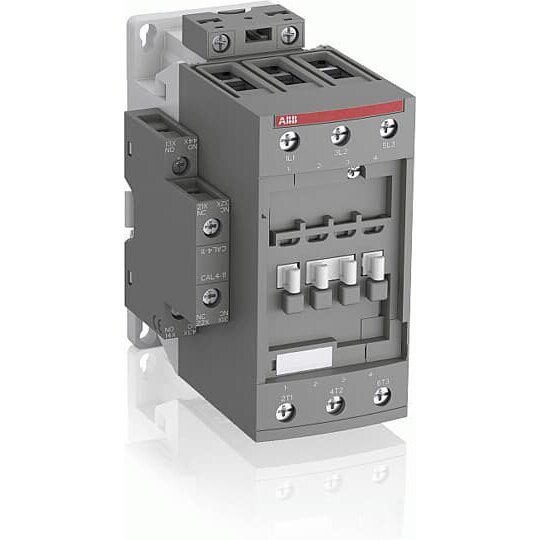

Schütze der Baureihe AF40 - 18,5 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (400 V) 18,5 kW, (415 V) 22 kW, (440 V) 22 kW, (500 V) 22 kW, (690 V) 22 kW, (380/400 V) 18,5 kW, (220/230/240 V) 11 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 70 A, (690 V, 60 °C) 60 A, (690 V, 70 °C) 50 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 40 A, (440 V, 60 °C) 40 A, (500 V, 60 °C) 35 A, (690 V, 60 °C) 25 A, (380/400 V, 60 °C) 40 A, (220/230/240 V, 60 °C) 40 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
