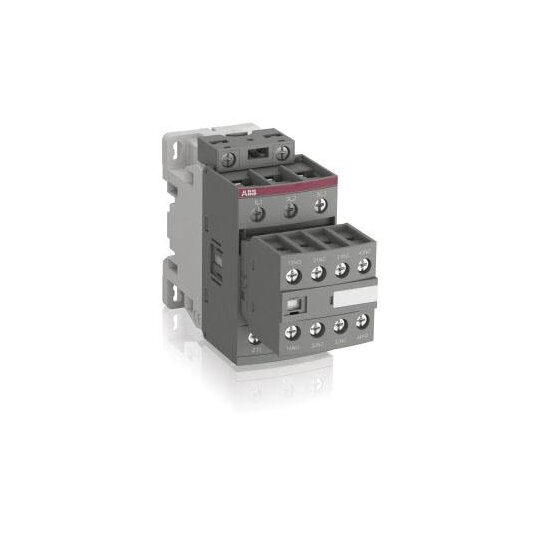

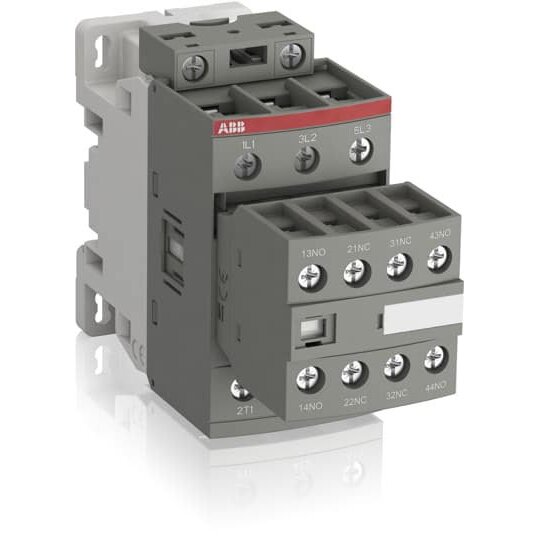

ABB AF30Z-30-22-23 AF30Z-30-22 Schütz 100-250V AC/DC
1 Stück

Listenpreis
Art.-Nr.
2779848
EAN
3471523114630
Hersteller-Nr.
1SBL276001R2322
DEHA.-Nr.
4289289
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsleistung NEMA 14,914 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 86 mm
Tiefe 119,5 mm

Die 3-poligen Schütze AF30Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (400 V) 15 kW, (415 V) 15 kW, (440 V) 18,5 kW, (500 V) 18,5 kW, (690 V) 18,5 kW, (380/400 V) 15 kW, (220/230/240 V) 9 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 50 A, (690 V, 60 °C) 42 A, (690 V, 70 °C) 37 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 32 A, (440 V, 60 °C) 32 A, (500 V, 60 °C) 28 A, (690 V, 60 °C) 21 A, (380/400 V, 60 °C) 32 A, (220/230/240 V, 60 °C) 33 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
