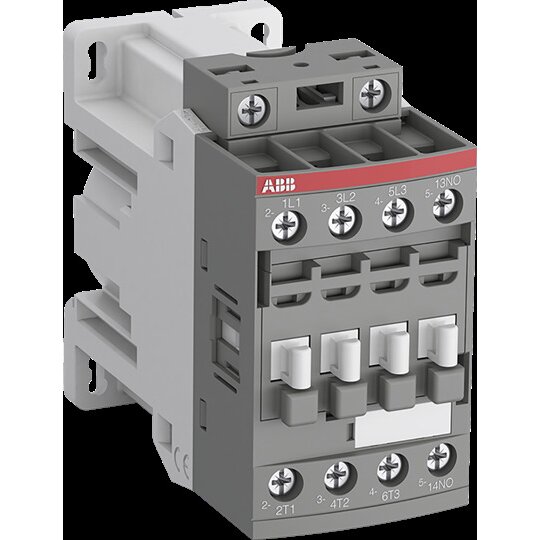

ABB AF16Z-30-10-30 Schütz 24VDC 3-polig 1S Low Power Consumption 1SBL176001R3010
12 Stück

Schütze der Baureihe AF16Z - 7,5 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 9 kW, (440 V) 9 kW, (500 V) 9 kW, (690 V) 9 kW, (380/400 V) 7,5 kW, (220/230/240 V) 4 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 30 A, (690 V, 60 °C) 28 A, (690 V, 70 °C) 26 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 18 A, (440 V, 60 °C) 18 A, (500 V, 60 °C) 15 A, (690 V, 60 °C) 10,5 A, (380/400 V, 60 °C) 18 A, (220/230/240 V, 60 °C) 18 ABemessungssteuerspannung: Gleichstrombetrieb 24 V
