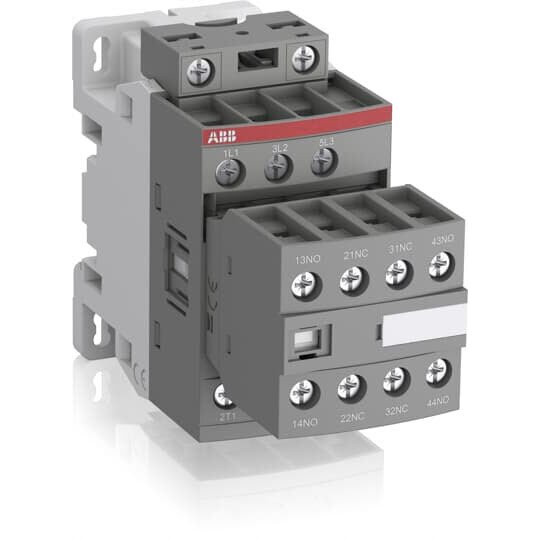

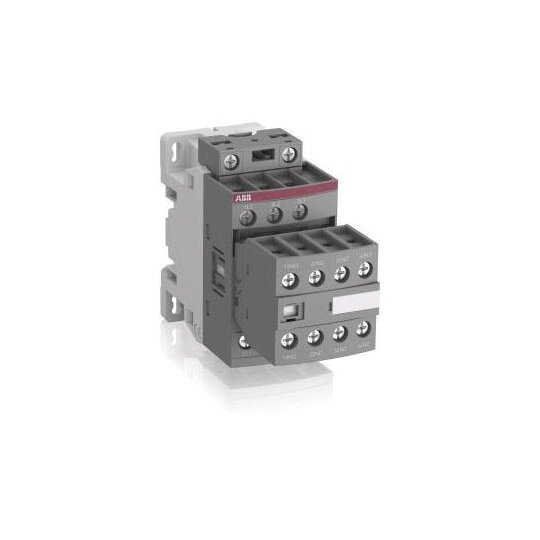

ABB AF16302211 AF16-30-22 Schütz 24-60 50/60 20-60V DC 1SBL177001R1122
1 Stück

Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (400 V) 7,5 kW, (415 V) 9 kW, (440 V) 9 kW, (500 V) 9 kW, (690 V) 9 kW, (380/400 V) 7,5 kW, (220/230/240 V) 4 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 30 A, (690 V, 60 °C) 30 A, (690 V, 70 °C) 26 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 18 A, (440 V, 60 °C) 18 A, (500 V, 60 °C) 15 A, (690 V, 60 °C) 10,5 A, (380/400 V, 60 °C) 18 A, (220/230/240 V, 60 °C) 18 ABemessungssteuerspannung: 50 Hz 24 ... 60 V, 60 Hz 24 ... 60 V, Gleichstrombetrieb 20 ... 60 V
