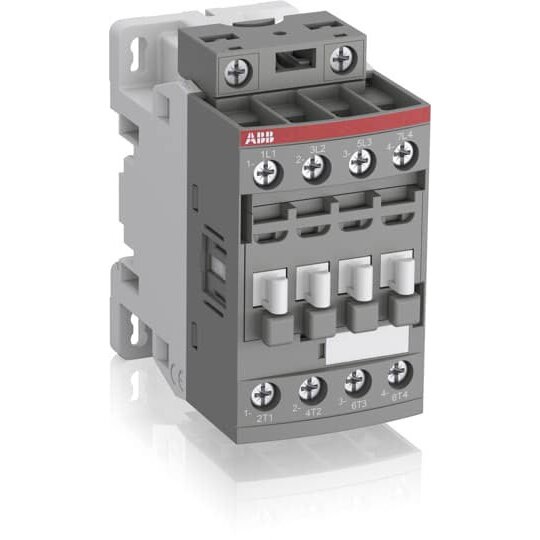

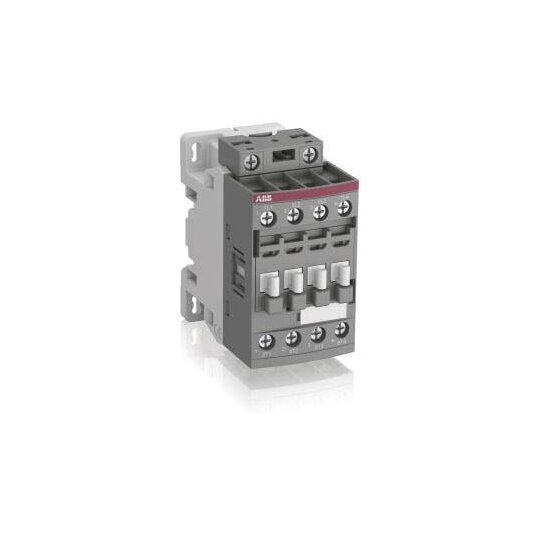

ABB AF16-40-00-11 AF16-40-00 Schütz 24-60 50/60 20-60VDC

Hersteller-Nr. 1SBL177201R1100

Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 - 60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 - 24 V
Bemessungssteuerspeisespannung Us bei DC	20 - 20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 - 690 V
Betriebsspannung bei AC 60 Hz	690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	0
Geeignet für Reiheneinbau	false
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm

DOC CE-Erklärung Download (Stand: 19.04.2025)
Deeplink Produktseite Download (Stand: 19.04.2025)
EPD-Erklärung Download (Stand: 19.04.2025)
EPD-Erklärung Download (Stand: 19.04.2025)
Maßzeichnung Download (Stand: 19.04.2025)
Montageanleitung Download (Stand: 19.04.2025)
Montageanleitung Download (Stand: 19.04.2025)
Produktdatenblatt Download (Stand: 19.04.2025)
REACH-Erklärung Download (Stand: 19.04.2025)
RoHS-Erklärung Download (Stand: 19.04.2025)
