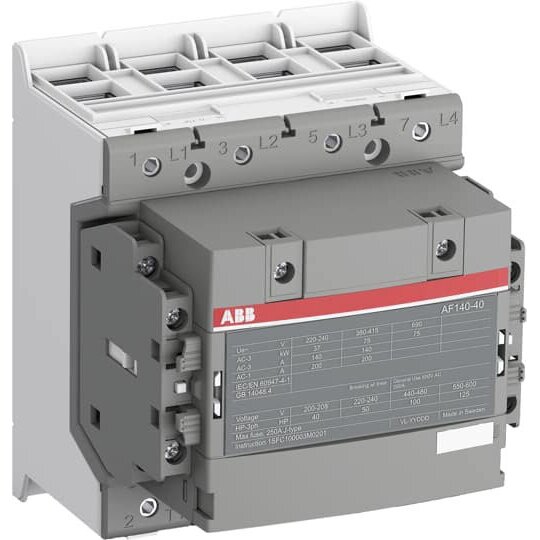

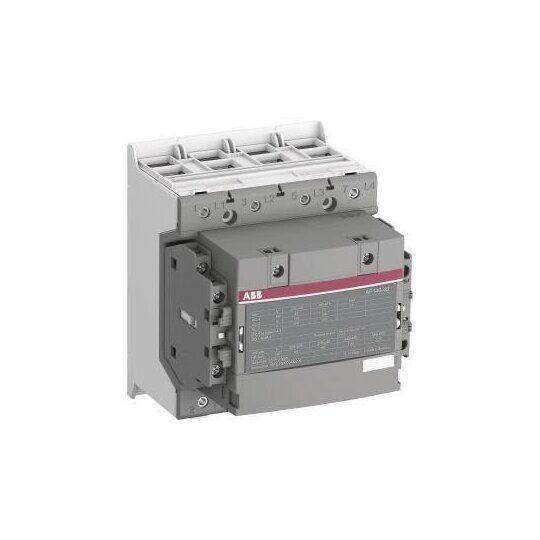

ABB AF140-40-22-13 Schütz 4p 100-250VAC 50/60Hz / DC Hiko 2S+2Ö Klemmenanschlu
1 Stück

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.emessungsbetriebsleistung AC-3: (415 V) 75 kW, (440 V) 90 kW, (380/400 V) 75 kW, (220/230/240 V) 37 kWBemessungsbetriebsspannung: Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 200 A, (690 V, 60 °C) 175 A, (690 V, 70 °C) 160 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 140 A, (440 V, 55 °C) 140 A, (380/400 V, 55 °C) 140 A, (220/230/240 V, 55 °C) 140 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
