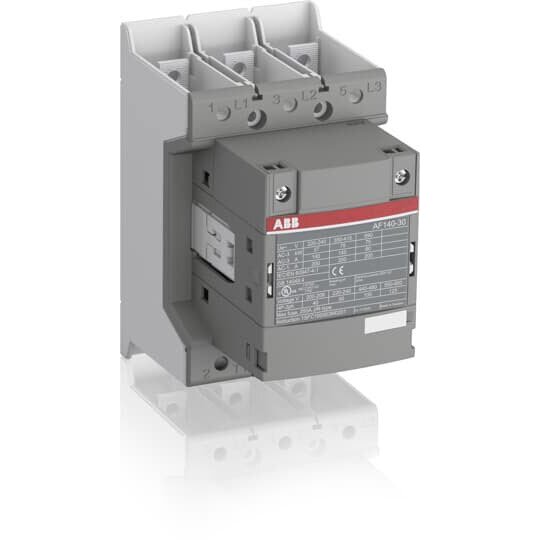

ABB AF140-30-00B-14 Schütz 250-500V AC/DC AF140-30-00B-14
1 Stück

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: Hauptstromkreis: SchieneAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 75 kW, (440 V) 90 kW, (500 V) 90 kW, (690 V) 75 kW, (380/400 V) 75 kW, (220/230/240 V) 37 kWBemessungsbetriebsspannung: Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 200 A, (690 V, 70 °C) 160 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 140 A, (440 V, 55 °C) 140 A, (500 V, 55 °C) 130 A, (690 V, 55 °C) 80 A, (380/400 V, 55 °C) 140 A, (220/230/240 V, 55 °C) 140 ABemessungssteuerspannung: 50 Hz 250 ... 500 V, 60 Hz 250 ... 500 V, Gleichstrombetrieb 250 ... 500 V
