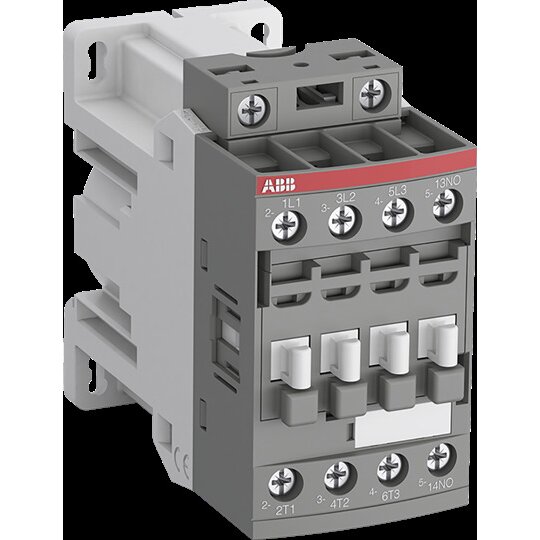

ABB AF09Z-30-01-30 Schütz 24VDC 1SBL136001R3001
1 Stück

Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 - 24 V
Bemessungssteuerspeisespannung Us bei DC	24 - 24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 - 690 V
Betriebsspannung bei AC 60 Hz	690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	3,7285 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	false
Breite	45 mm
Höhe	86 mm
Tiefe	97 mm

https://search.abb.com/library/Download.aspx?DocumentID=2CMT2021-006277 RoHS-Erklärung Download (Stand: 11.11.2024)
https://search.abb.com/library/Download.aspx?DocumentID=2CMT2021-006202 REACH-Erklärung Download (Stand: 11.11.2024)
https://search.abb.com/library/Download.aspx?DocumentID=1SBC101053M6801 Gebrauchsanleitung Download (Stand: 11.11.2024)
https://search.abb.com/library/Download.aspx?DocumentID=2CDC001079B0201 Maßzeichnung Download (Stand: 11.11.2024)
Deeplink Produktseite Download (Stand: 11.11.2024)
Gebrauchsanleitung Download (Stand: 11.11.2024)
Maßzeichnung Download (Stand: 11.11.2024)
Produktdatenblatt Download (Stand: 11.11.2024)
Zertifikat Download (Stand: 11.11.2024)
Zertifikat Download (Stand: 11.11.2024)
