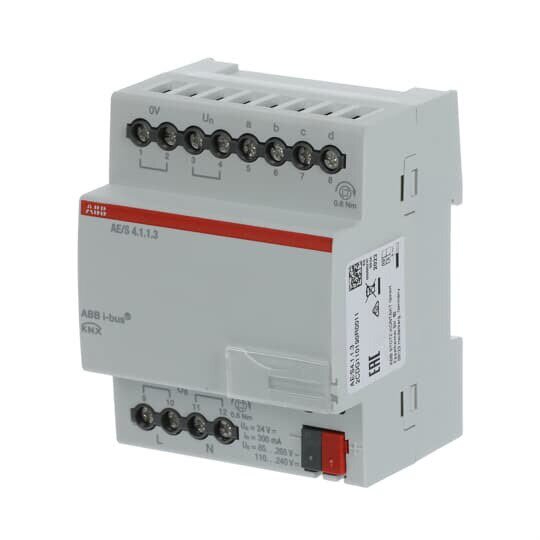

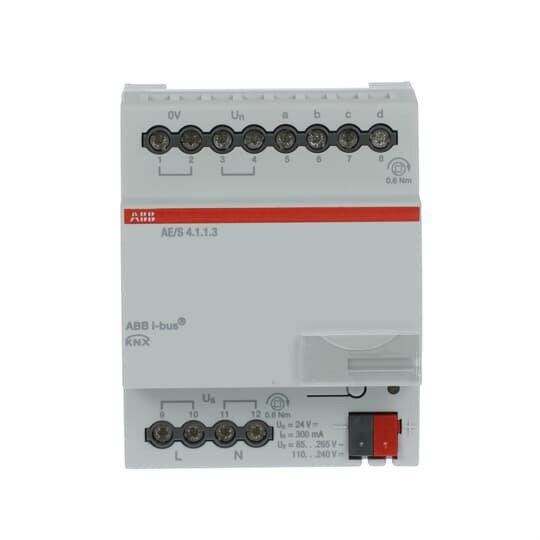

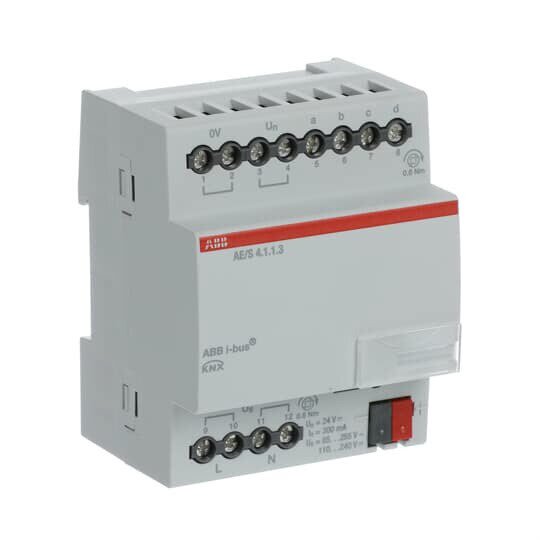

ABB AE/S4.1.1.3 Analogeingang, 4fach, REG
1 Stück

Ihr Nettopreis
Art.-Nr.
3074136
EAN
4016779929295
Hersteller-Nr.
2CDG110190R0011
DEHA.-Nr.
4486978
eClass.-Nr.
27143107
Zolltarif-Nr.
85389091
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Montageart REG
Breite in Teilungseinheiten 4
Ausführung Basismodul
Mit LED-Anzeige false
Anzahl der Eingänge 4
Mit Busankopplung false
Eingangsgröße Spannung true
Eingangsgröße Strom true
Schutzart (IP) IP20

Der Analogeingang ermöglicht die Erfassung und Verarbeitung von vier analogen Eingangssignalen. Diese sind z.B. 0û1 V, 0û5 V, 0û10 V, 1û10 V, 0û20 mA, 4û20 mA, 0û1000 Ohm, PT100, PT1000 und potenzialfreier Kontakt. Ein Netzteil zur Versorgung der Sensoren mit 24 V DC-Spannung ist integriert. Das Gerät kann wahlweise mit 115 bis 230 V AC, 50/60 Hz, betrieben werden. Über den gesamten Spannungsbereich stehen maximal 300 mA zur Verfügung. Die Applikationssoftware ist auf die Erfassung von Analogwerten abgestimmt.Normen: DIN EN 50090-2-2: 1996+Corrigendum:1997+A1:2002+A2:2007Baureihe: Analogue InputsUnterstützte Bussysteme: KNX (TP)Analogeingänge: 4Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 4Hilfsspannung AC/DC: 230 V ACMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 4

Anschlussbild

Download (Stand: 14.01.2025)

Deeplink Produktseite

Download (Stand: 14.01.2025)

Maßzeichnung

Download (Stand: 14.01.2025)

Montageanleitung

Download (Stand: 14.01.2025)

Produktdatenblatt

Download (Stand: 14.01.2025)

REACH-Erklärung

Download (Stand: 14.01.2025)

RoHS-Erklärung

Download (Stand: 14.01.2025)
