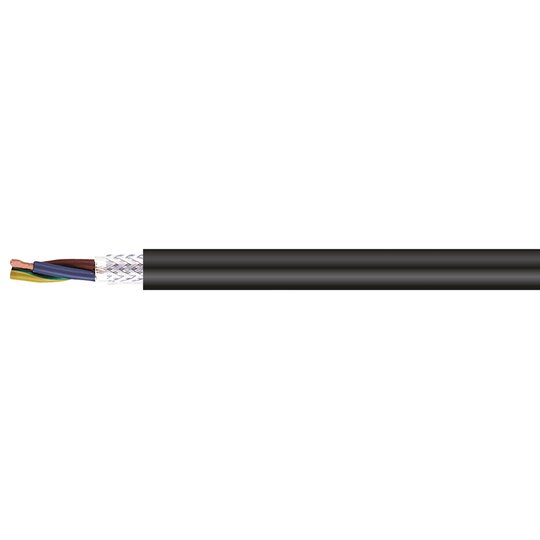

2YSL(ST)CYK-J 3x35+3G6 Schwarz Trommel
500 Meter

#B#Anwendungen:#-B# Als Energie-, Steuer-, Anschluss- und Verbindungsleitung für Antriebssysteme mit Frequenzumrichtertechnologie, für feste Verlegung und flexible Anwendungen bei gelegentlich freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien und nicht für Erdverlegung geeignet. UV-Type (schwarze Mantelfarbe) auch für Verlegung im Freien geeignet. #B#Besonderheiten:#-B# #91#Weitgehend beständig gegen Säuren, Laugen und bestimmte Öle. #91#LBS-frei/silikonfrei (bei Produktion). #91#Geringe Betriebskapazität, geringer Kopplungswiderstand. #91#UV-strahlenbeständiger PVC Mantel bei schwarzer Ausführung. #91#Empfohlen für EMV- gerechte Anwendung. #91#Ebenso erhältlich als erdverlegbare Version (schwarzer Außenmantel). #B#Aufbau:#-B# Leiter Werkstoff Cu-Litze blank. Leiterklasse nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5. Aderisolationswerkstoff PE. Aderkennung nach DIN VDE 0293-308 farbige Adern mit GNGE Verseilung. Adern in Lagen verseilt. Berührungsschutz: transparente Polyesterfolie. Gesamtschirm: Cu-Geflecht verzinnt, opt. Bedeckung ca. 85% über alukaschierter Folie. Außenmantelwerkstoff: PVC. Mantelfarbe: transparent bzw. schwarz. #B#Technische Daten:#-B# Nennspannung Uo/U: 0,6/1 kV. Prüfspannung: 4 kV. Leiterwiderstand nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5. Isolationswiderstand min. 20 M#503# x km. Strombelastbarkeit: siehe Tabelle rechte Seite. Kleinster Biegeradius fest bis 12 mm #511#: 5 x d, bis 20 mm #511#: 7,5 x d, #528# 20 mm #511#: 10 x d kleinster Biegeradius bewegt bis 12 mm #511#: 10 x d, bis 20 mm #511#: 15 x d, #528# 20 mm #511#: 20 x d Betriebstemp. fest min/max -40 °C / +80 °C Betriebstemp. bew. min/max - 5 °C / +70 °C. Temperatur am Leiter max. + 70 °C im Betrieb, +160 °C im Kurzschlußfall. Brandverhalten: selbstverlöschend und flammwidrig nach IEC 60332-1. Standard in Anl. an DIN VDE 0250 / konform zur 2006/95/EG Richtlinie (äNiederspannungsrichtlinieô) CE. #B#Hinweis:#-B# #91#RoHS-konform. #91#Die auf der rechten Seite aufgeführte max. zulässige Strombelastbarkeit bezieht sich auf eine Umgebungstemperatur von 30 Grad. Bei höheren Temperaturen bitte Korrekturfaktoren im techn. Anhang beachten. #91#Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
