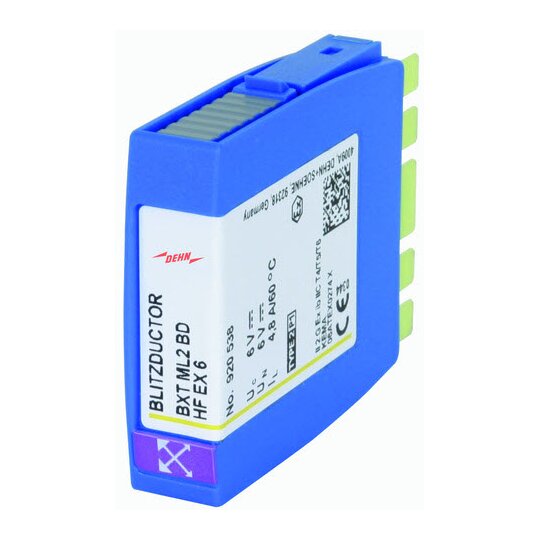

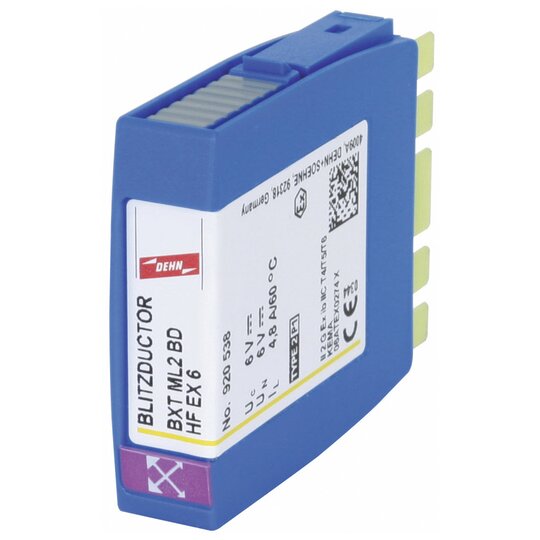

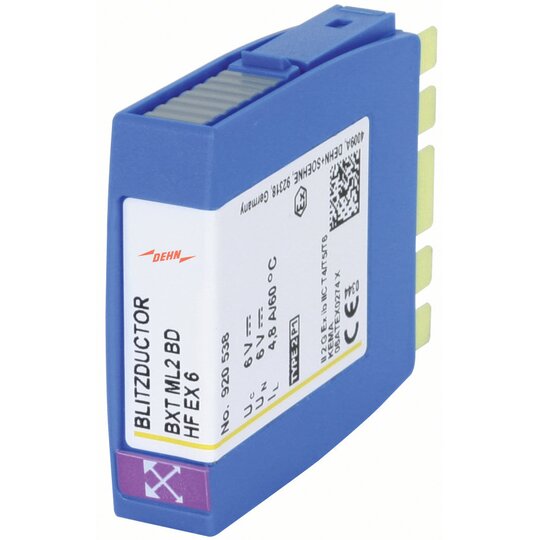

Überspannungsableiter-Modul für eigen- sichere Messkreise BLITZDUCTOR XT Ex (i)

Hersteller-Nr. 920538 52296
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030526
EAN
4013364125285
DEHA.-Nr.
3013189
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 6.0 - 6.0 V
Höchste Dauerspannung AC 4,2 V
Höchste Dauerspannung DC 6 V
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 4,8 A
Schutzpegel Ader/Ader 20 V
Schutzpegel Ader/Erde 1400 V
Grenzfrequenz 100 MHz
Montageart auf Basiselement
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 12 mm
Schutzart (IP) IP20

Platzsparendes Überspannungsableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader eigensicherer Messkreise und RS485-Bussysteme. Isolationsfestigkeit > 500 V Ader-Erde. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. symmetrischer Messkreise und RS485- Bussysteme mit galvanischer Trennung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS EX. Max. Eingangsspannung nach EN 60079-11: 4,2 V Max. Eingangsstrom nach EN 60079-11: 4,8 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Fabrikat: DEHN Typ: BXT ML2 BD HF EX 6 Art.-Nr.: 920538 oder gleichwertig.
