Netzform DC | true |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | false |
Netzform TT | false |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 2 |
Nennableitstoßstrom (8/20) | 12,5 kA |
Max. Ableitstoßstrom (8/20) | 25 kA |
Max. PV-Spannung | 1200 V |
Schutzpegel | 4,5 kV |
Kurzschlussfestigkeit (Isccr) | 10 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Baugröße | 3 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

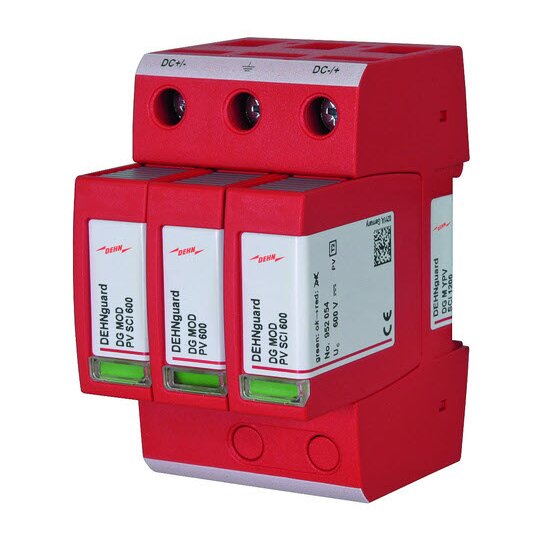

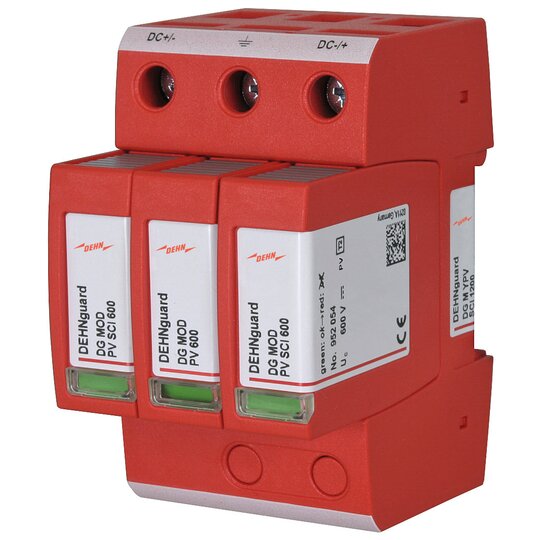

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen). Maximale PV-Spannung: <,= 1200 V dc Gesamtableitstoßstrom: 30 kA Schutzpegel: <,= 4,5 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG M YPV SCI 1200 Art.-Nr.: 952512 oder gleichwertig.
