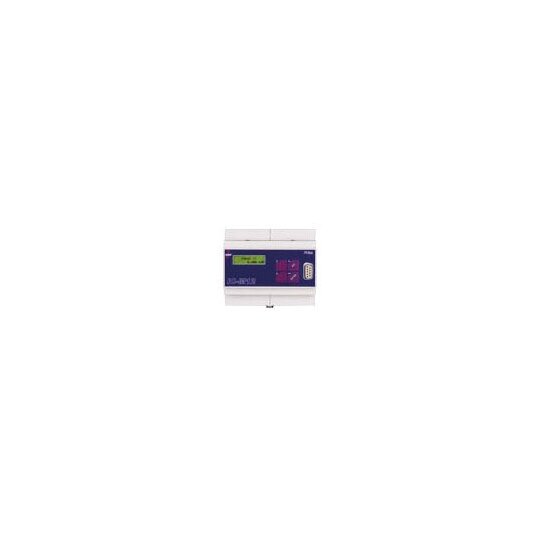

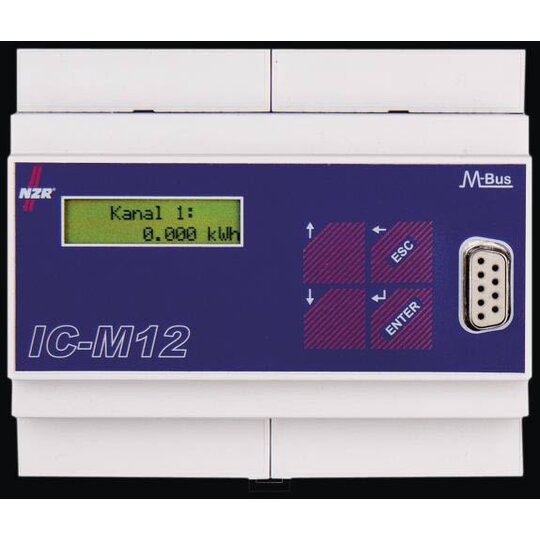

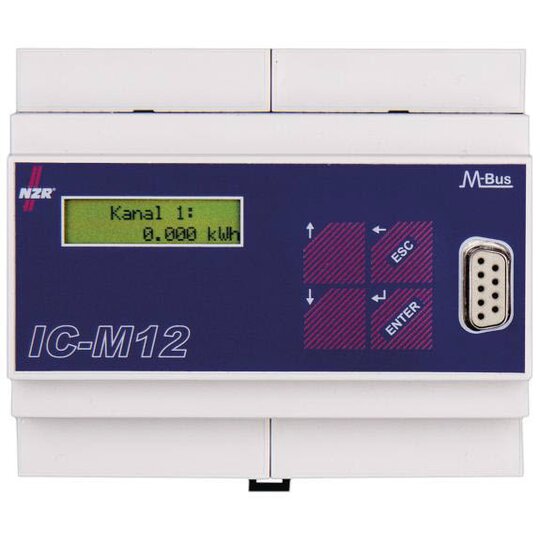

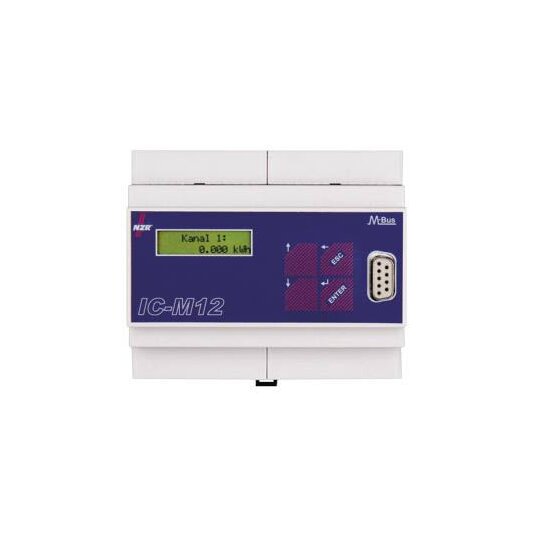

IC-M12-LP 4651

Das IC-M12 LP Impulsspeichermodul dient zum Anschluss von Verbrauchsmessgeräten an das M-Bus System. Es können bis zu 12 Verbrauchszähler als vollwertige M-Bus-Slaves eingerichtet werden. Das IC-M12 bildet ein Lastprofil.hszähler als vollwertige M-Bus-Slaves eingerichtet werden. Das IC-M12 bildet ein Lastprofil und erfasst automatisch die Rückstellwerte zum Monatswechsel. Wahlweise können Impulseingänge als Statuseingänge wie HT/NT-Umschalt-Eingang und ¼h-EVU-Synchronisationseingang parametriert werden. Das IC-M12 LP bietet die Möglichkeit der Auswertung und Versorgung eines externen DCF77-Funkempfängers zur Synchronisation der Systemuhrzeiz. Die Konfiguration und die Abfrage von Messwerten erfolgt direkt am Gerät oder über M-Bus. Das IC-M12 LP verfügt über eine Speichertiefe von 4.096 Lastprofilwerten mit Zeitstempfel für jeden Kanal. á Beschreibung: Anschluss von bis zu 12 potentialfreien Impulsgebern (Reedkontakt, Optokoppler, open collector) Jeder Impulseingang ist über seine eigene Primär- oder Sekundäradresse ansprechbar Flüssigkristallanzeige und vier Bedientasten zur Interaktion mit dem Bediener Separates Lastprofil für jeden Impulskanal Lastprofilsynchronisation wahlweise durch Systemzeit oder externen Impuls Vollständiger Datenerhalt bei Spannungsausfall Einstellbar sind Zählerstand, Impulswertigkeit und Medium Vollständige Parametrierung über den M-Bus Zwei Kommunikationsschnittstellen (M-Bus und RS232C) Tragschienenmontage gem. EN50022 Parametrierprogramm M-Tool Im Lieferumfang enthalten Optional im Gehäuse zur Wandbefestigung á Technische Daten: Bussystem: M-Bus (EN 13757-2/3) Anzahl Zähler: 12 Geschwindigkeit: 300, 2.400, 9.600 Baud Adressierung: Primär- und Sekundär Ruhestrom (I): 1,25 mA bis max. 1,5 mA Versorgung (U): 85 bis 265 V Eigenverbrauch: 1 Watt Temperaturbereich (Tb): 0 bis +60° C Schutzklasse: IP40 Gewicht: 0,2 kg Abmessungen (B x H x T): 105 x 90 x 58 mm Artikel Nr: 4651 á NZR NORDWESTDEUTSCHE ZÄHLERREVISION Ing. Aug. Knemeyer GmbH &amp, Co. KG Heideweg 33 · D - 49196 Bad Laer
