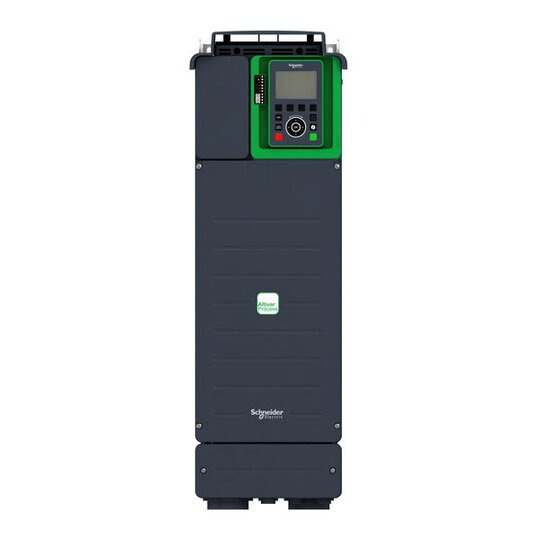

Schneider ATV630D22M3 Frequenzumrichter IP21 22kW 30HP 200-240V
1 Stück

Listenpreis
Art.-Nr.
2767204
EAN
3606480701504
Hersteller-Nr.
ATV630D22M3
DEHA.-Nr.
4699138
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Netzspannung 200 - 240.0 V
Netzfrequenz 50/60 Hz
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 500 Hz
Max. Ausgangsspannung 240 V
Nennausgangsstrom I2N 92,6 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 22 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 22 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Anzahl der analogen Ausgänge 2
Anzahl der analogen Eingänge 3
Anzahl der digitalen Ausgänge 0
Anzahl der digitalen Eingänge 6
Mit Bedienelement true
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Unterstützt Protokoll für TCP/IP true
Unterstützt Protokoll für PROFIBUS true
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet true
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO true
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP true
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für BACnet false
Unterstützt Protokoll für sonstige Bussysteme false
Anzahl der HW-Schnittstellen Industrial Ethernet 1
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen sonstige 0
Mit optischer Schnittstelle false
Mit PC-Anschluss false
Bremschopper integriert false
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Schutzart (IP) IP21
Höhe 673 mm
Breite 226 mm
Tiefe 271 mm

Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 30 HP, 200-240V, IP21. Abmessungen 226 x 673 x 271 mm, Leistung KW 22 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
