Dehn VV7M6CQ KSX SQ C MS VV7M6CQ Kurzschließschiene 60x12mm E-Cu F20

Ihr Nettopreis
Art.-Nr.
2033681
EAN
4013364461963
Hersteller-Nr.
VV7M6CQ
DEHA.-Nr.
6577257
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Schiene
Polzahl 1
Max. Kurzschlussstrom 80 kA
Seilquerschnitt Erdseite 50 qmm
Länge Erdseil 2500 mm
Anschließteil phasenseitig Klemmfestpunkt für Sammelschienen
Anschließteil erdseitig Kugelkopfhaube 20 mm
Vollisoliert false
Werkstoff Kupfer

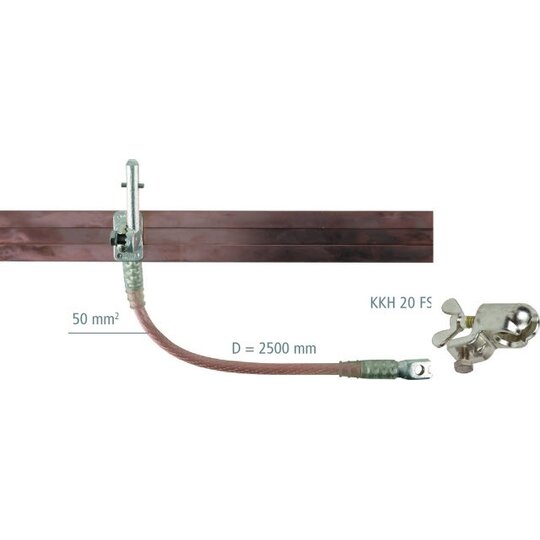

Kurzschließschiene aus Kupfer nach DIN VDE 0683-100 (EN/IEC 61230) zum Erden und Kurzschließen elektrischer Anlagen an der Arbeitsstelle nach DIN VDE 0105-100 (EN 50110). Einhängevorrichtung: Spindel mit Querstift, Profil: 60x12 mm, Max. Kurzschlussstrom: 80 kA / 0,5 s. Varianten.-Nr. VV7M6CQ (mit Standardlängen: Kurzschließschiene = 1500 mm, Erdungsseil = 2500 mm bestückt mit KKH Art.-Nr. 772 312). Andere Schienen- und Erdungsseillängen können über den EuK-Konfigurator online unter www.dehn.de/de/euk ausgewählt werden.

12359276_34997153.pdf

Produktbild

Download (Stand: 24.02.2025)

12359276_34997154.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

12359276_12359312.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
